YDC700型汽轮机油系统大流量冲洗装置工作原理

2018-07-25
导读:一、YDC700型汽轮机油系统大流量冲洗装置概述: YDC700型汽轮机油系统大流量冲洗装置是一种大流量、高净化效率、适用于管路油冲洗和油液定期过滤净化的专用 汽轮机滤芯 油净化设备。使用该装置可缩短汽轮机油系统冲洗时间,保证汽机油系统的冲洗质量。 YDC70

一、YDC700型汽轮机油系统大流量冲洗装置概述:

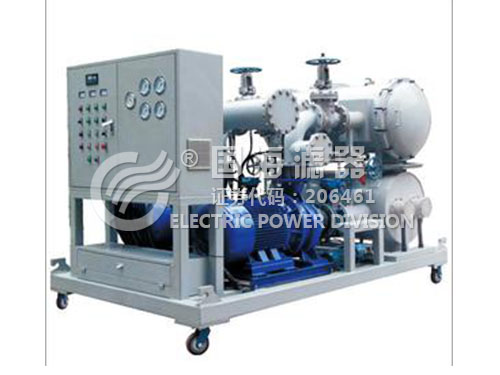

     YDC700型汽轮机油系统大流量冲洗装置是一种大流量、高净化效率、适用于管路油冲洗和油液定期过滤净化的专用汽轮机滤芯油净化设备。使用该装置可缩短汽轮机油系统冲洗时间,保证汽机油系统的冲洗质量。
     YDC700型汽轮机油系统大流量冲洗装置适用于新装机组油系统管路的冲洗,机组大修时油系统管路的冲洗和油液脱水,机组小修或临时停机时滤除油液中的污物和水份。
     冲洗装置由大流量油泵、流量调节阀、滤油器、加热器、仪表及电气控制柜等部份组成。大流量油泵采用单级离心泵,冲洗流量根据冲洗工艺要求进行调整,一般能使冲洗管系母管内流速在3m/s以上(流速为正常运行时的3~4倍);通过装置的过滤作用,冲洗的同时使油液连续过滤净化;再利用加热器和大流量泵的搅拌,二者配合提高油温,实现热油冲洗。
     YDC700型汽轮机油系统大流量冲洗装置,冲洗流量300~700m3/h,适于对母管直径为DN150~DN250润滑油管系的油冲洗。冲洗、净化后的油质可达到NAS标准七级。

二、YDC700型汽轮机油系统大流量冲洗装置工作原理:

      YDC700型汽轮机油系统大流量的工作原理是使用前,在汽轮机油系统增设一些临时或永久性管路和截止阀门,将装置进、出油口分别与油箱及待冲洗管系之母管连接,从而构成一个临时循环系统。
装置运行时,大流量冲洗泵组1在油箱底部吸油,通过流量调节阀2、粗过滤器3、加热器5、切换阀6进入油系统;冲洗油液在系统内大流量循环,被冲洗管系之母管(如Ⅰ或Ⅱ)内流速可达3.05m/s以上(流速为油系统正常运行时的3~4倍),以高速液流冲掉附在管道内壁上的污物;利用加热器和冲洗泵组的快速搅拌,使油温上升,降低油液粘度,提高冲洗效果;投入油系统内的冷油器27,使油温高低周期性地变化,实现变油温(25℃~75℃)冲洗。
     装置内设置的滤油器3、4,对冲洗油液进行过滤净化,使进入管系内的冲洗液为满足运行标准要求的油液,达到始终以清洁度较高的油液进行冲洗的目的,确保冲洗质量,并实现冲洗和净化同时进行。进行大流量(400m3/h以上)循环冲洗过程中,当油温升至50℃-70℃时,启动油系统内排烟风机30,结合主油箱回油管终端高速液流对液面的扰动冲击,促使油液中的水份蒸发,达到油液脱水的目的。装置内的压力仪表19-23,直观显示冲洗泵组和过滤器的工作状态;差压发讯器25、26实现超压差自动控制;温度计24实现温度自动控制。
     YDC700型汽轮机油系统大流量冲洗装置包括:YDC-700II型大流量冲洗装置、YDC-700IV型大流量冲洗装置、YDC700 II型汽轮机油系统大流量冲洗装置等。(详情可来电咨询国海滤器技术人员)
